超聲波清洗技術(shù)已經(jīng)廣泛應(yīng)用于各行各業(yè)，從汽車修理廠到珠寶店都能看到它的身影。但當(dāng)你手里拿著鋁制零件或鋁合金飾品時，心里難免會猶豫：這玩意兒真的能直接扔進(jìn)超聲波清洗機(jī)嗎？會不會洗壞了？

這種顧慮完全可以理解。鋁作為一種活潑金屬，確實比不銹鋼或黃銅要"嬌氣"一些。但只要掌握正確的方法和參數(shù)，超聲波清洗不僅不會損壞鋁制品，反而能達(dá)到人工清洗無法企及的清潔效果。

超聲波清洗的工作原理

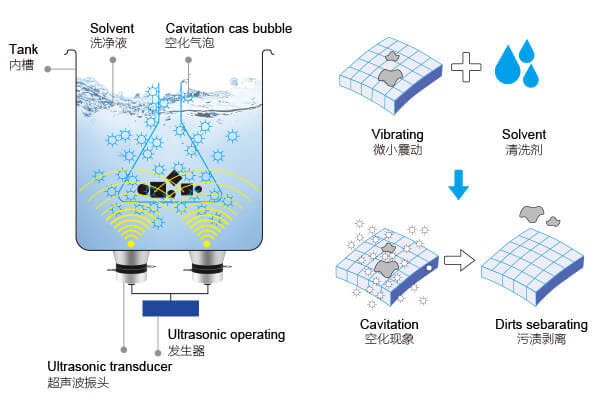

空化效應(yīng)如何清潔物品

超聲波清洗機(jī)通過高頻聲波在液體中產(chǎn)生無數(shù)微小氣泡。這些氣泡在形成和破裂的過程中，會產(chǎn)生強(qiáng)大的沖擊力。想象一下，每秒鐘有幾萬個微型"水錘"在敲打零件表面，再頑固的污垢也會被震落下來。

這個過程的核心叫做"空化效應(yīng)"。當(dāng)超聲波通過清洗液傳播時，會形成疏密相間的壓力波。在低壓區(qū)域，液體中會產(chǎn)生真空氣泡。這些氣泡迅速膨脹，然后在高壓區(qū)瞬間坍塌。氣泡破裂時產(chǎn)生的局部高溫可達(dá)5000攝氏度，壓力超過10000個大氣壓。

聽起來很暴力對吧？但這些能量都集中在微觀尺度上。對于大多數(shù)金屬來說，這種清潔方式既徹底又溫和。不過鋁材料確實需要我們多留個心眼。

為什么鋁材需要特殊對待

鋁在金屬界算是比較"個性"的一員。它表面有一層天然的氧化膜，這層膜既保護(hù)鋁不被腐蝕，又容易被某些化學(xué)物質(zhì)破壞。莫氏硬度只有2.5到3的鋁，比硬度7到8的淬火鋼軟得多。

更麻煩的是，鋁屬于兩性金屬。什么意思呢？就是說它既怕強(qiáng)酸也怕強(qiáng)堿。很多工業(yè)清洗液為了對付油污，會使用強(qiáng)堿性配方。這些清洗液用在鋼鐵零件上沒問題，但遇到鋁就可能產(chǎn)生化學(xué)反應(yīng)，導(dǎo)致表面發(fā)黑、起麻點(diǎn)甚至被腐蝕。

鋁能否安全使用超聲波清洗

直接答案

能。但前提是你要用對方法。全球無數(shù)家工廠每天都在用超聲波清洗鋁制零件，從航空發(fā)動機(jī)部件到手機(jī)外殼，從汽車缸體到散熱器，成功案例數(shù)不勝數(shù)。

關(guān)鍵在于三個要素：選對清洗液，控制好溫度，把握好時間。這三點(diǎn)做到位了，鋁制品不僅能洗得干干凈凈，表面還不會有任何損傷。

不同鋁合金的差異

說到這里必須強(qiáng)調(diào)一點(diǎn)，鋁不是單一材料。市面上的鋁制品按照國際標(biāo)準(zhǔn)分為多個系列，每個系列的性能差異很大。

1系純鋁（純度99%以上）性質(zhì)軟，韌性好但強(qiáng)度低，常用于化工設(shè)備和裝飾材料。這類鋁"溫柔"，清洗時要格外小心。

5系鋁鎂合金（比如5083）耐海水腐蝕性能突出，游艇和船舶大量使用。它比純鋁硬得多，超聲波清洗的耐受度也更好。

6系鋁鎂硅合金（比如6061）是常見的結(jié)構(gòu)材料，強(qiáng)度適中，可塑性好。

7系鋁鋅合金（比如7075）強(qiáng)度接近鋼材，航空航天領(lǐng)域的寵兒。這類合金硬度高，超聲波清洗基本不會造成表面損傷。

了解你手中零件的具體材質(zhì)，有助于選擇合適的清洗參數(shù)。如果實在不確定，那就按照保守的方式處理。

鋁材料的特殊性質(zhì)

鋁的物理特性

鋁的密度只有2.7克每立方厘米，大約是鋼的三分之一。這個特性在超聲波清洗中有個實際影響：輕飄飄的零件容易在清洗槽里漂浮或移動，可能導(dǎo)致清洗不均勻。所以建議用專用清洗籃固定好。

鋁的導(dǎo)熱性能極佳，是鋼的四倍。這反而是個優(yōu)點(diǎn)?？栈瘹馀萜屏旬a(chǎn)生的瞬時高溫，能夠迅速被鋁材分散掉，不會在局部形成熱損傷。從這個角度看，鋁比某些導(dǎo)熱差的材料更適合超聲波清洗。

化學(xué)反應(yīng)風(fēng)險

真正需要警惕的是化學(xué)風(fēng)險。鋁的氧化膜在pH值7到9.5之間相對穩(wěn)定，超出這個范圍就容易出問題。強(qiáng)堿性清洗液（pH>10）會快速溶解氧化膜，讓鋁表面變灰變黑。強(qiáng)酸性溶液（pH<3）雖然不常用，但同樣會腐蝕鋁材。

含氯離子的清洗液是另一個隱患。氯離子能夠穿透氧化膜，引發(fā)點(diǎn)蝕。海邊的朋友應(yīng)該見過，鋁制品長期接觸海水后會出現(xiàn)密集的小坑，就是這個原因。

如果鋁零件上有其他金屬（比如銅螺絲或鋼墊片），在清洗液中可能形成原電池，加速鋁的腐蝕。這種電化學(xué)腐蝕在超聲波作用下會更明顯。

清洗鋁制品的正確方法

清洗液的選擇

中性或弱堿性專用清洗液。市面上有專門針對鋁材的超聲波清洗液，pH值通?？刂圃?到9.5之間，既能有效去污又不傷材料。

具體推薦幾種安全的選擇：

稀釋的中性洗潔精。家用洗潔精兌水使用，比例大約1:20到1:50。這個方案成本低，適合清洗輕度油污。

異丙醇或酒精溶液。濃度70%到90%的酒精對鋁非常友好，能溶解油脂又揮發(fā)快。缺點(diǎn)是成本較高，且需要注意通風(fēng)。

專業(yè)鋁材清洗劑。如果經(jīng)常清洗鋁件，投資一瓶專業(yè)清洗劑很值得。這類產(chǎn)品通常含有表面活性劑、螯合劑和緩蝕劑，清潔效果好且安全性高。

千萬別用的清洗液包括：強(qiáng)堿性脫脂劑、含氯漂白劑、酸性除銹劑。這些東西碰到鋁都是災(zāi)難。

溫度設(shè)置要點(diǎn)

溫度直接影響清洗效果和化學(xué)反應(yīng)速度。對于鋁制品，50到60攝氏度是適宜溫度區(qū)間。這個溫度既能提升清潔效率，又不會讓化學(xué)反應(yīng)失控。

如果污垢不嚴(yán)重，或者使用了偏堿性的清洗液，可以把溫度降到40到50攝氏度。溫度越低，化學(xué)腐蝕風(fēng)險越小。

超過70攝氏度就要謹(jǐn)慎了。除非使用的是特殊配方的高溫清洗液，否則高溫會加速鋁的氧化和腐蝕反應(yīng)。很多人以為越燙洗得越干凈，這在鋁制品上恰恰是誤區(qū)。

現(xiàn)在的超聲波清洗機(jī)一般都有加熱和溫控功能。建議用溫度計實際測量液溫，因為顯示溫度和實際溫度可能有偏差。清洗過程中超聲波本身也會產(chǎn)生熱量，要注意監(jiān)控。

時間和頻率控制

清洗時間是另一個關(guān)鍵參數(shù)。鋁制品通常只需要3到10分鐘就能清洗干凈，很少需要超過15分鐘。時間越長，化學(xué)反應(yīng)的累積效應(yīng)越明顯，即使中性清洗液也可能逐漸對鋁表面產(chǎn)生影響。

建議的操作流程是：先清洗3到5分鐘，取出檢查效果。如果還有殘留污垢，再繼續(xù)清洗3到5分鐘。這樣分段清洗比一次性長時間清洗更安全。

超聲波頻率的選擇也有講究。低頻（25到40kHz）產(chǎn)生的氣泡大而猛，沖擊力強(qiáng)，適合清洗厚實的鑄鋁件。高頻（80到170kHz）產(chǎn)生的氣泡小而密，作用溫和，適合薄壁鋁件或精密加工件。

如果你的設(shè)備有可調(diào)頻率或脈沖模式，那就太好了。脈沖模式通過間歇工作降低了平均強(qiáng)度，對鋁表面更友好。

冠博仕GML1240單槽降噪多頻定制工業(yè)機(jī) | 45L/600W | 多功能超聲波清洗機(jī)降噪脫氣掃頻脈沖單槽工業(yè)機(jī)

適合超聲波清洗的鋁制品類型

汽車零部件

化油器是超聲波清洗的經(jīng)典應(yīng)用場景。鋁制化油器的內(nèi)部油道和噴嘴，手工根本清理不到位。扔進(jìn)超聲波清洗機(jī)里泡幾分鐘，陳年積碳和膠質(zhì)一掃而光。

發(fā)動機(jī)缸蓋、活塞、進(jìn)氣歧管這些鋁鑄件也很適合。它們材質(zhì)厚實，不怕空化沖擊。就是要注意徹底沖洗干凈，別讓清洗液殘留在水道里。

鋁合金輪轂清洗效果同樣出色。能洗掉剎車粉塵和路面污垢，讓輪轂恢復(fù)光澤。不過如果輪轂有烤漆或電鍍層，要先確認(rèn)涂層能耐受超聲波。

電子產(chǎn)品組件

散熱器是電子產(chǎn)品的?？汀ｄX擠壓型材制成的散熱片，縫隙多又密集，人工很難清理。超聲波能鉆進(jìn)每個細(xì)縫，把灰塵和導(dǎo)熱硅脂殘留清除干凈。

鋁制的外殼、支架、屏蔽罩在生產(chǎn)過程中會沾染指紋、油脂和助焊劑。超聲波清洗能保證這些件在裝配前達(dá)到潔凈度要求。

手機(jī)和筆記本的鋁合金機(jī)身在翻新時，也會用到超聲波清洗。能去除使用痕跡和表面氧化，但一定要把電池和電路板拆下來。

首飾和裝飾品

鋁雖然不如金銀貴重，但也有不少飾品采用鋁材或鋁合金。這類東西較為在意外觀，超聲波清洗能恢復(fù)原本的光澤，不留擦拭痕跡。

手表表殼和表鏈如果是鋁材質(zhì)，配合溫和的清洗液效果很好。記得先把機(jī)芯拆出來，防水圈也建議取下。

各種鋁制的徽章、銘牌、裝飾條經(jīng)過超聲波清洗，能煥然一新。對于有古銅色或拉絲效果的特殊表面處理，清洗前建議在不顯眼的地方測試一下。

常見錯誤與規(guī)避方法

清洗液選擇失誤

典型的錯誤就是拿清洗鋼件的強(qiáng)堿性脫脂劑直接用在鋁件上。這種清洗液pH值可能高達(dá)12甚至13，對鋁的破壞性極強(qiáng)。輕則表面發(fā)灰失去光澤，重則出現(xiàn)明顯腐蝕麻點(diǎn)。

還有人為了加強(qiáng)去污能力，自作聰明地提高清洗液濃度。殊不知濃度翻倍，腐蝕性可能翻好幾倍。廠家給的稀釋比例不是隨便定的，照著做就對了。

含氯的清洗劑也要警惕。有些除銹劑或漂白成分的清洗液里含有氯化物，這對鋁來說是慢性毒藥。即使?jié)舛炔桓?，長時間接觸也會引發(fā)點(diǎn)蝕。

清洗時間過長

有人覺得既然開了機(jī)器，干脆多洗一會兒更保險。結(jié)果鋁件在槽里泡了半小時甚至一小時，拿出來表面已經(jīng)失去金屬光澤，摸上去發(fā)澀。

超聲波清洗不是腌咸菜，不是時間越長越好。大部分鋁件的清洗在5到10分鐘內(nèi)就能完成。繼續(xù)浸泡只會增加化學(xué)反應(yīng)的機(jī)會，對清潔效果沒有幫助。

連續(xù)多次清洗同樣要注意間隔。如果第一遍沒洗干凈，別馬上開第二遍。先拿出來檢查具體哪里還有問題，調(diào)整參數(shù)或清洗液后再繼續(xù)。

忽視表面涂層

陽極氧化的鋁件需要特別小心。陽極氧化層雖然比天然氧化膜厚，但本質(zhì)上還是多孔結(jié)構(gòu)。強(qiáng)力的清洗液會滲入孔隙，造成染色層褪色或氧化層剝落。

噴漆或粉末涂裝的鋁件風(fēng)險更大。超聲波的震動可能在涂層和基材之間的薄弱點(diǎn)產(chǎn)生剝離。如果涂層本身就有劃傷或磕碰，清洗液還會從缺陷處鉆進(jìn)去，導(dǎo)致大面積起泡。

電鍍鋁件同樣要謹(jǐn)慎。鋁上面的鍍鉻層、鍍鎳層如果附著力不夠好，超聲波清洗可能加速脫落。遇到這類零件，建議先做小范圍測試。

透明保護(hù)涂層也不能大意。有些鋁件表面有一層清漆或保護(hù)蠟，用來防止氧化。不合適的清洗液可能溶解這層保護(hù)，反而讓鋁件更容易腐蝕。

清洗后的保養(yǎng)建議

鋁件從清洗機(jī)里取出來，工作還沒結(jié)束。立即用清水沖洗干凈很重要，徹底去除清洗液殘留。清洗液如果留在表面，會持續(xù)和鋁反應(yīng)，造成緩慢的腐蝕。

用熱水沖洗效果更好。熱水能加速蒸發(fā)，減少水漬的形成。如果對潔凈度要求很高，后續(xù)可以用純凈水或蒸餾水再沖一遍，避免自來水中的礦物質(zhì)留下痕跡。

壓縮空氣吹干是專業(yè)做法。特別是有螺紋孔、盲孔、縫隙的零件，積水很難自然晾干。用氣槍吹一遍，既快速又徹底。注意氣源要過濾除濕，別吹出油污或水珠。

剛清洗過的鋁表面處于較為活潑狀態(tài)，氧化膜還沒來得及重新形成。如果條件允許，涂一層薄薄的防銹油或防護(hù)蠟。這對長期存放的零件特別有用。

存放環(huán)境也有講究。鋁怕潮濕環(huán)境，濕度大會加速氧化和腐蝕。理想的倉儲濕度應(yīng)該控制在50%以下。對于精密零件，甚至可以用真空袋或干燥箱保存。

定期檢查清洗后的零件也很必要。如果發(fā)現(xiàn)有變色、長斑或腐蝕痕跡，說明清洗參數(shù)或保養(yǎng)方法有問題，需要及時調(diào)整。這些經(jīng)驗積累對優(yōu)化清洗工藝很有價值。
